Чем отличаются HAT, Shield и Breakout-платы расширения?

HAT — стандарт плат расширения для Raspberry Pi (40-пиновый разъём GPIO с EEPROM-идентификацией), Shield — для Arduino-совместимых плат, Breakout выводит выводы конкретной микросхемы или сенсора на удобные контакты для макетирования. Все они общаются с хостом по I2C, SPI или UART. Перед покупкой проверьте совместимость распиновки и уровней логики (3.3 В против 5 В).

Как подключить дисплей к одноплатному компьютеру или микроконтроллеру?

Маленькие OLED и TFT-экраны подключают по I2C или SPI к MCU, дисплеи побольше — по параллельному RGB или MIPI-DSI к одноплатнику, а полноразмерные мониторы по HDMI. Для сенсорных панелей нужен отдельный интерфейс тача (I2C/USB). Уточняйте напряжение питания подсветки и наличие готового драйвера под вашу ОС или библиотеку.

Какой беспроводной модуль выбрать — LoRa, WiFi, BLE или GPS?

LoRa даёт дальность в километры при низком энергопотреблении для телеметрии датчиков, WiFi — высокую скорость в пределах объекта, BLE — связь с мобильными и mesh на близкой дистанции, GPS/ГЛОНАСС-модули — позиционирование. Модули подключают по UART, SPI или USB; учитывайте разрешённые в РФ частоты (868 МГц для LoRa) и необходимость внешней антенны с нужным разъёмом (SMA/U.FL).

Как подобрать кабели и разъёмы для промышленной электроники?

Под камеры машинного зрения берут экранированные кабели GigE с разъёмами M12 X-code и USB3 Vision с винтовой фиксацией; для датчиков — M8/M12 A-code. Учитывают сечение под ток, экранирование от помех, гибкость для подвижных частей (highflex для кабель-каналов) и температурный диапазон изоляции. Хедеры и шлейфы (2.54 мм, JST) подбирают по шагу и числу контактов.

Зачем нужен USB-преобразователь интерфейсов и какой выбрать?

USB-преобразователи дают на ПК или одноплатнике порты, которых нет физически: USB-UART (CP2102, CH340, FTDI) для отладки MCU, USB-RS485 для опроса Modbus-устройств, USB-CAN для автомобильных и промышленных шин. Для гальванической развязки берут изолированные модели. USB-хабы с внешним питанием нужны, когда камер и устройств больше, чем портов.

Можно ли заказать периферию комплектом под конкретный проект?

Да, собираем комплект из плат расширения, дисплея, беспроводных модулей, кабелей и разъёмов под вашу плату и задачу, проверяя совместимость по интерфейсам и уровням логики. Отгрузка юрлицам по безналу, КП и счёт с НДС, по позициям не в наличии называем срок. Доставка по России.

Чем отличается макетная плата без пайки от прототип-платы с пайкой?

Беспаечная макетная плата (breadboard) предназначена для быстрой сборки и переключения компонентов — без необратимых соединений. Прототип-плата с пайкой или готовый модуль разработчика (devkit) даёт механически надёжные соединения и точные электрические характеристики, что нужно для тестирования в реальных условиях и передачи схемы инженерам производства.

Стоит ли начинать с популярной платформы или сразу с целевого чипа?

Если задача — проверить алгоритм или интеграцию, начинайте с популярной платформы с широкой экосистемой: быстрее получите работающий стенд. Если уже известен целевой чип серийного изделия — прототипируйте сразу на нём или максимально близком devkit, чтобы не переписывать драйверы и HAL при переходе к производству.

Какой шаг отверстий и посадочные места выбирать для совместимости с компонентами?

Базовый шаг макетных и прототип-плат — 2,54 мм: он подходит для DIP, штыревых разъемов, IDC и большинства модулей. Для SMD нужны переходники: SOIC/SOP 1,27 мм, TSSOP/MSOP 0,65 мм, QFN/QFP 0,4–0,8 мм. Клеммники обычно требуют 3,5 или 5,08 мм.

Какие ограничения по току и частоте есть у беспаечных макетных плат?

Контактные поля рассчитаны на сигнальные цепи и малую мощность: типично до 0,5–1 А на шину, при контактном сопротивлении десятки мОм. Из-за паразитных емкостей и индуктивностей они плохо подходят для SPI выше 10–20 МГц, USB, RF и силовых ключей. Для таких узлов лучше пайка и сплошная земля.

На что смотреть при выборе прототип-платы под промышленный образец?

Проверяйте материал FR-4, толщину 1,6 мм, медь 35 или 70 мкм, наличие маски, металлизированных отверстий и шин питания. Для 24 В DC и I/O PLC важны зазоры между дорожками, клеммники 3,5/5,08 мм, крепежные отверстия M2,5/M3 и место под TVS, предохранители и развязку.

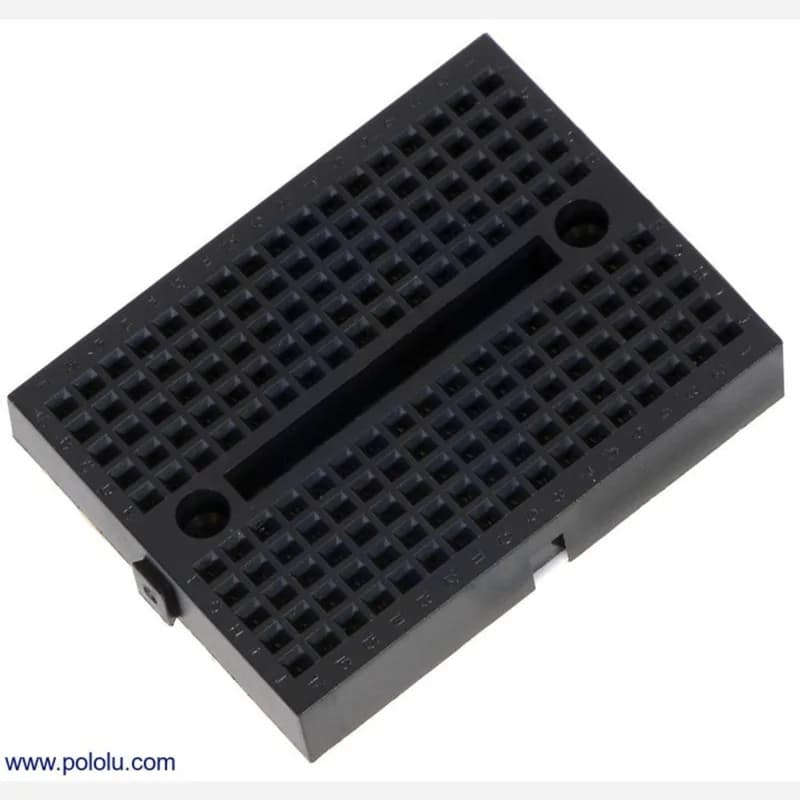

Макетные платы и breadboard

Загружаем для вас...

Как выбрать макетную и прототип-плату

Макетные и прототип-платы — отправная точка для разработки встраиваемых систем, промышленных контроллеров и робототехнических узлов. Выбор платформы на этапе прототипирования напрямую влияет на скорость выхода в серию и стоимость переработок.

Развернуть текст

Вычислительная платформа и экосистема

Первый критерий — семейство микроконтроллера или процессора. Для управления двигателями, обработки сигналов датчиков и задач реального времени чаще выбирают платформы на базе ARM Cortex-M (например, семейства STM32, NXP Kinetis, Nordic nRF). Для задач с нейронными сетями на краю (edge inference) нужна платформа с выделенным NPU или поддержкой аппаратного ускорения. Оцените зрелость SDK и наличие BSP под ваш стек: FreeRTOS, Zephyr, Mbed или bare-metal. Слабая экосистема на этапе прототипа превращается в критический риск при переходе к серийному изделию.

Интерфейсы и расширяемость

Убедитесь, что плата выводит нужные интерфейсы в нужном количестве: UART, SPI, I2C, CAN, USB, Ethernet, GPIO. Для робототехники критичен аппаратный PWM на нескольких каналах и энкодерные входы. Для промышленных применений — изолированные интерфейсы RS-485 или CAN с защитой. Наличие разъёмов, совместимых с популярными шилдами или шинами (Arduino-header, mikroBUS, UEXT), ускоряет подключение готовых модулей датчиков, радиомодулей и актуаторов. Количество выводных пинов и их расположение напрямую определяют трудоёмкость разводки на макетной плате без пайки (breadboard).

Надёжность и условия эксплуатации

Прототипная плата для лабораторных тестов и плата для полевых испытаний — разные требования. Уточните рабочий температурный диапазон: коммерческий (0…+70 °C) не подходит для уличных или цеховых условий — там нужен индустриальный (-40…+85 °C). Если прототип работает в запылённой или влажной среде, важно наличие конформного покрытия или корпуса с рейтингом IP65 и выше. Для задач с вибрацией учитывайте тип разъёмов питания и крепёжные отверстия: стандарт NEMA или DIN-rail монтаж снизят риск механических отказов.

Путь от прототипа к серии

Хороший прототип — тот, из которого проще всего «вырасти». Проверьте, есть ли у вендора reference design или open-hardware схемы для экспорта в ECAD. Это позволит перенести схему на собственную PCB без переработки прошивки. Оцените доступность компонентов: если ключевой чип снят с производства или имеет очередь поставки 52 недели — это стоп-сигнал. Наличие сертификатов (CE, FCC, UL) на модуль-ядро существенно ускоряет сертификацию конечного продукта.
