Чем отличаются HAT, Shield и Breakout-платы расширения?

HAT — стандарт плат расширения для Raspberry Pi (40-пиновый разъём GPIO с EEPROM-идентификацией), Shield — для Arduino-совместимых плат, Breakout выводит выводы конкретной микросхемы или сенсора на удобные контакты для макетирования. Все они общаются с хостом по I2C, SPI или UART. Перед покупкой проверьте совместимость распиновки и уровней логики (3.3 В против 5 В).

Как подключить дисплей к одноплатному компьютеру или микроконтроллеру?

Маленькие OLED и TFT-экраны подключают по I2C или SPI к MCU, дисплеи побольше — по параллельному RGB или MIPI-DSI к одноплатнику, а полноразмерные мониторы по HDMI. Для сенсорных панелей нужен отдельный интерфейс тача (I2C/USB). Уточняйте напряжение питания подсветки и наличие готового драйвера под вашу ОС или библиотеку.

Какой беспроводной модуль выбрать — LoRa, WiFi, BLE или GPS?

LoRa даёт дальность в километры при низком энергопотреблении для телеметрии датчиков, WiFi — высокую скорость в пределах объекта, BLE — связь с мобильными и mesh на близкой дистанции, GPS/ГЛОНАСС-модули — позиционирование. Модули подключают по UART, SPI или USB; учитывайте разрешённые в РФ частоты (868 МГц для LoRa) и необходимость внешней антенны с нужным разъёмом (SMA/U.FL).

Как подобрать кабели и разъёмы для промышленной электроники?

Под камеры машинного зрения берут экранированные кабели GigE с разъёмами M12 X-code и USB3 Vision с винтовой фиксацией; для датчиков — M8/M12 A-code. Учитывают сечение под ток, экранирование от помех, гибкость для подвижных частей (highflex для кабель-каналов) и температурный диапазон изоляции. Хедеры и шлейфы (2.54 мм, JST) подбирают по шагу и числу контактов.

Зачем нужен USB-преобразователь интерфейсов и какой выбрать?

USB-преобразователи дают на ПК или одноплатнике порты, которых нет физически: USB-UART (CP2102, CH340, FTDI) для отладки MCU, USB-RS485 для опроса Modbus-устройств, USB-CAN для автомобильных и промышленных шин. Для гальванической развязки берут изолированные модели. USB-хабы с внешним питанием нужны, когда камер и устройств больше, чем портов.

Можно ли заказать периферию комплектом под конкретный проект?

Да, собираем комплект из плат расширения, дисплея, беспроводных модулей, кабелей и разъёмов под вашу плату и задачу, проверяя совместимость по интерфейсам и уровням логики. Отгрузка юрлицам по безналу, КП и счёт с НДС, по позициям не в наличии называем срок. Доставка по России.

Можно ли использовать обычные компьютерные кабели в роботизированных установках?

Только в стационарных, незащищённых от вибрации зонах. Бытовые кабели не рассчитаны на многократные изгибы и агрессивную среду: оболочка растрескивается, жилы переламываются. Для подвижных узлов берите кабели с явно указанным ресурсом циклов изгиба.

Влияет ли длина кабеля на качество сигнала в цифровых интерфейсах?

Да, особенно критично для высокоскоростных протоколов. Каждый стандарт имеет спецификацию по максимальной длине при заданной скорости. Превышение приводит к ошибкам CRC, дропам пакетов и нестабильной работе. Если длина неизбежно велика — используйте активные кабели, репитеры или переходите на более помехоустойчивый протокол (например, RS-485 вместо UART).

Какой кабель закладывать в энергоцепь станка или портала?

Для динамической укладки выбирают кабель с многопроволочной жилой IEC 60228 class 6, оболочкой PUR/TPE, радиусом изгиба обычно 5–10×D и ресурсом 1–10 млн циклов. Для осей с вращением проверяют допустимое кручение, например ±180°/м, а также стойкость к маслам, СОЖ и диапазон −30…+80 °C.

Когда нужен экранированный кабель и как правильно подключать экран?

Экран обязателен рядом с сервоприводами, ПЧ, сваркой и для RS-485, CAN, Industrial Ethernet. Для шин выбирают витую пару с нормированным импедансом: 120 Ω для RS-485/CAN, 100 Ω для Ethernet. Экран лучше заводить 360° на корпус/разъём, избегая длинных «хвостов», иначе падает эффективность ЭМС.

Как подобрать сечение кабеля для цепей 24 В DC и питания датчиков?

Сечение считают по току, температуре прокладки и допустимому падению напряжения, обычно не более 3–5% для 24 В DC. Для длинных линий важнее сопротивление пары: ΔU=2·I·L·R. Проверяйте допустимый ток по IEC 60228/60364, материал жилы Cu/Al, AWG или мм², а также запас на пусковые токи клапанов и приводов.

Загружаем для вас...

878 позиций

Кабели и провода

Региональная версия для Новосибирска · СФО. S7-контент подготовлен. Индексация откроется только после подтверждения логистики, ПВЗ и Яндекс-региона.

Новосибирск формирует спрос на промышленную электронику через связку научных институтов, приборостроительных производств, медтех-разработок и инженерных команд Академгородка. Для закупок это означает не только подбор серийных компонентов, но и комплектацию лабораторий, стендов, опытных партий и embedded-проектов с жёсткими требованиями к совместимости, документации и повторяемости спецификаций. Каталог Zavod.dev помогает инженерам и снабжению быстрее сопоставлять технические параметры изделий под прикладные задачи разработки.

Для Новосибирска особенно актуальны edge-компьютеры, сенсоры и MCU-платы: они используются в исследовательском оборудовании, системах сбора данных, медицинских прототипах, автоматизации испытаний и встраиваемых контроллерах. Edge-платформы закрывают задачи локальной обработки сигналов и машинного зрения, датчики нужны для измерительных контуров и лабораторных установок, а отладочные и MCU-платы востребованы при переходе от макета к опытной партии. Каталог структурирует эти категории по инженерно значимым характеристикам.

Сроки, ПВЗ и транспортные условия не публикуются как обещание, пока не подтверждены реальными источниками. До прохождения S7 evidence gate страница остаётся self-canonical, но под noindex.

Факты S7: научно-производственные центры, приборостроение, медтех и сибирская инженерная школа; комплектация лабораторий, опытных партий и embedded-проектов; edge-компьютеры. Статус публикации: index разрешён.

878 позиций

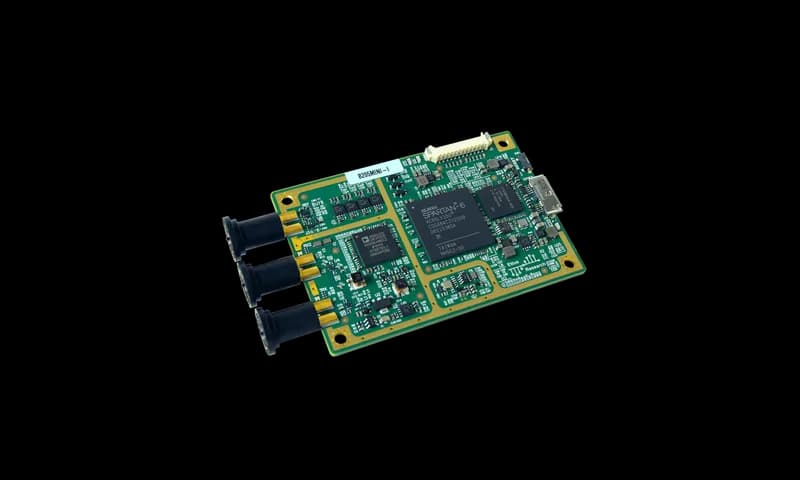

Плата Ettus USRP B205mini-i: 1x1, 70MHz-6GHz SDR board only (Digilent)

180 000 ₽

В наличии

Цена для справки. Окончательная цена — в счёте. Не публичная оферта.

Видеокарта PALIT NE75090S19R5-GB2020G RTX5090

Все разделы

Вычислители10 522

Машинное зрение8 298

878 позиций

Кабели и провода

878 позиций

Плата Ettus USRP B205mini-i: 1x1, 70MHz-6GHz SDR board only (Digilent)

180 000 ₽

В наличии

Цена для справки. Окончательная цена — в счёте. Не публичная оферта.

Все разделы

Вычислители10 522

Машинное зрение8 298

Как выбрать кабели и провода для AI/ML и робототехники

Правильный кабель — не расходник, а часть системы. В роботизированных установках и вычислительных стойках некачественная проводка приводит к сбоям передачи данных, перегреву и аварийным остановкам.

Развернуть текст

Тип задачи и среда эксплуатации

Определите, где и как будет работать кабель. Для подвижных частей робота (манипуляторы, drag-chain трассы) нужны гибкие многожильные провода с маслостойкой оболочкой — они выдерживают миллионы циклов изгиба. Для шкафов управления и стационарного монтажа подходят обычные силовые и сигнальные кабели. Если оборудование работает в запылённой или влажной среде, ищите кабели с маркировкой степени защиты IP65 и выше либо оболочку из ПУ или PTFE. Для уличной прокладки — обязательна защита от ультрафиолета.

Сечение и токовая нагрузка

Сечение проводника определяет, сколько тока кабель может проводить без перегрева. Сервоприводы NEMA17/NEMA23, актуаторы и силовые шины GPU-серверов требуют точного расчёта: берите сечение с запасом 20–30% от расчётного тока. Для сигнальных линий (I2C, SPI, UART, RS-485, CAN) ток мал, но важны экранирование и импеданс: витая пара снижает электромагнитные помехи, экран подключается с одной стороны к общей земле. Для высокоскоростных интерфейсов (USB 3.x, PCIe через кабель, 10GbE) проверяйте сертификацию кабеля под конкретный стандарт — длина и качество разъёма напрямую влияют на стабильность.

Разъёмы и совместимость

Кабель без надёжного разъёма — слабое звено. В промышленных приложениях распространены M8/M12 с фиксацией, в вычислительных — SFF-8087/8644, OSFP, QSFP, стандартные ATX/EPS. Убедитесь, что длина кабеля не превышает максимальную для стандарта: USB 2.0 — до 5 м без репитера, CAN — до 40 м при 1 Мбит/с, HDMI 2.1 — до 3 м без активной схемы. Для полевого монтажа предпочтительны разъёмы со степенью защиты и вибростойкой фиксацией.

На что обратить внимание при покупке

Проверяйте наличие маркировки AWG или мм² на оболочке — производители без неё экономят на меди. Уточняйте материал жилы: монолитная медь подходит для стационарного монтажа, луженая многожильная — для гибких применений. Для ответственных установок запрашивайте сертификат соответствия (CE, UL, RoHS). Избегайте кабелей без указания температурного диапазона — минимум для промышленной среды составляет от -20 °C до +80 °C.
