Зачем нужны TVS-диоды и как их выбрать?

TVS-диоды защищают входы и интерфейсы от выбросов напряжения, ESD и переходных процессов, ограничивая импульс за наносекунды. Выбирают по рабочему напряжению (standoff voltage чуть выше штатного), напряжению пробоя, мощности импульса и однонаправленности (для DC) или двунаправленности (для AC/линий данных). На линии USB, RS485, CAN ставят специализированные сборки с малой ёмкостью.

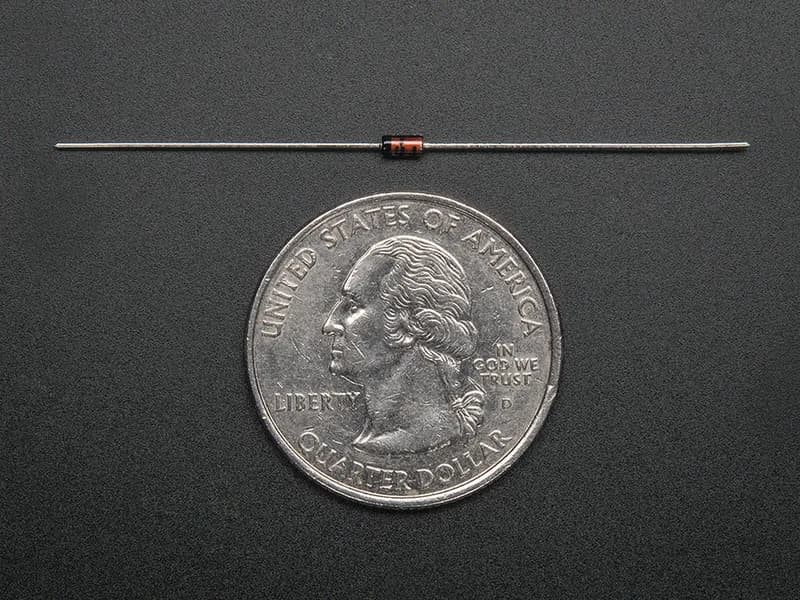

Как выбрать транзистор или диод под нагрузку?

Для коммутации нагрузки MOSFET выбирают по напряжению сток-исток, току, сопротивлению открытого канала Rds(on) и пороговому напряжению затвора (логический уровень для управления от 3.3 В). Диоды Шоттки дают малое падение для питания, выпрямительные — на ток и обратное напряжение. Оптопары и оптореле развязывают цепи; светодиоды и фотоприёмники подбирают по длине волны и току.

Как рассчитать пассивные компоненты — резисторы, конденсаторы, индукторы?

Резисторы выбирают по номиналу, точности (1%, 5%), мощности рассеяния и типоразмеру (0402–1206). Конденсаторы — по ёмкости, напряжению с запасом и диэлектрику: X7R/C0G для стабильности, электролиты и тантал для развязки питания. Индукторы для DC-DC подбирают по индуктивности, току насыщения и сопротивлению. Учитывайте дерейтинг по напряжению и температуре.

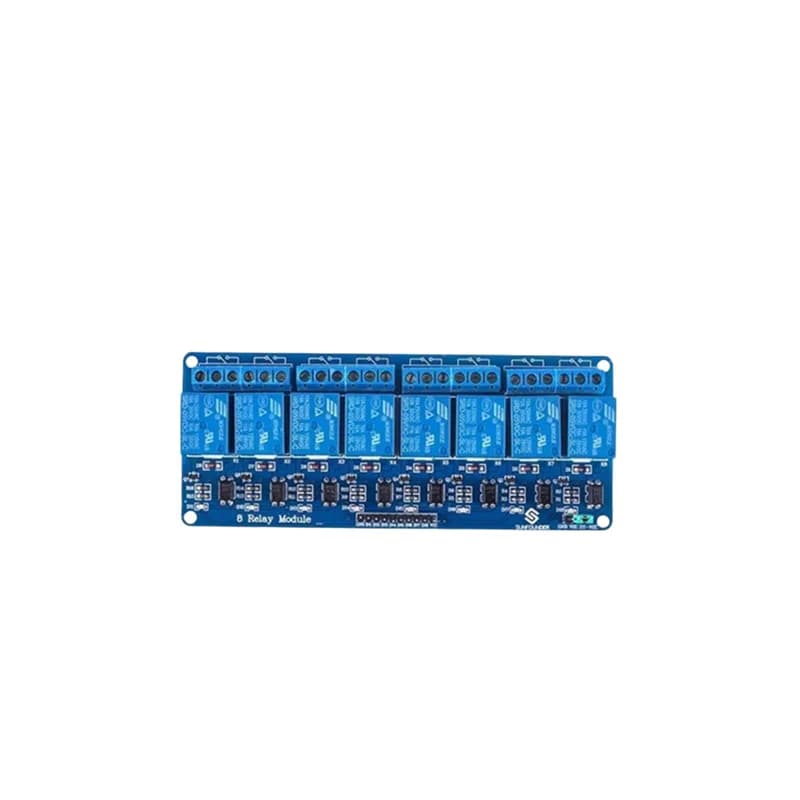

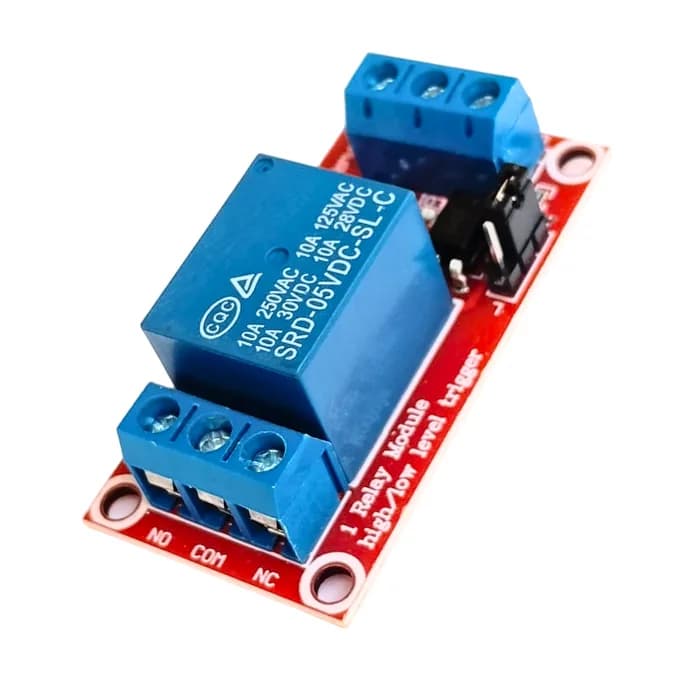

Чем отличается реле от полупроводникового переключателя, как выбрать предохранитель?

Электромеханическое реле даёт гальваническую развязку и держит большие токи, но имеет ресурс контактов; твердотельное реле (SSR) и MOSFET-ключи переключают бесшумно и быстро. Предохранитель выбирают по номинальному току (чуть выше рабочего), скорости срабатывания (быстрый/медленный) и отключающей способности; самовосстанавливающиеся PTC удобны для защиты USB и логики.

Можно ли заказать ЭКБ по спецификации (BOM) юрлицу?

Да, обрабатываем спецификации (BOM): подбираем микросхемы, TVS, диоды, транзисторы, пассивы и предохранители по партномерам или аналогам, готовим КП и счёт с НДС юрлицу. По позициям в наличии отгружаем сразу, по остальным называем срок поставки. Доставка по России с документами.

Можно ли ставить обычный выпрямительный диод вместо Schottky в цепи питания GPU-платы?

Нежелательно. Стандартный диод (1N4007 и аналоги) имеет trr в единицах микросекунд и прямое падение 0,7-1,0 В, что на высоких частотах ШИМ даёт значительные потери и перегрев. Schottky-диод с падением 0,2-0,4 В и субнаносекундным переключением правильнее технически и эффективнее по КПД.

Как выбрать оптопару для изоляции UART-интерфейса между микроконтроллером (STM32) и промышленным модулем?

Определите скорость передачи (бод): для 115200 бод достаточно оптопар с полосой 1-2 МГц (например, класс 6N137). Убедитесь, что входной ток светодиода оптопары согласован с выходным током GPIO микроконтроллера без внешнего буфера, а уровни логики (3,3 В / 5 В) учтены в схеме резисторного делителя на входе.

Какой TVS-диод ставить на линию RS-485 в шкафу автоматики 24 В?

Для RS-485 выбирайте двунаправленную защиту с учётом диапазона common-mode −7…+12 В: часто применяют SM712 или пары TVS 6–12 В. Для 115 кбит/с допустима большая ёмкость, для 10 Мбит/с берите low-cap. Проверяйте IEC 61000-4-2/4-5 и размещайте TVS у разъёма.

Как выбрать MOSFET для ключа катушки клапана 24 В DC 0,8 А вместо биполярного транзистора?

Берите N-MOSFET logic-level с VDS не ниже 55–60 В, током с запасом 2–3× и RDS(on), указанным при вашем VGS, например 4,5 или 10 В. Проверьте SOA/avalanche, поставьте диод или TVS параллельно катушке, резистор в затвор 10–100 Ом и pull-down 50–200 кОм.

Какой оптотриак выбрать для управления симистором нагрузки 230 В AC?

Для ТЭНов и ламп без регулировки удобен zero-cross оптотриак MOC3063/BTA, он снижает помехи. Для фазового управления нужен random-phase, например MOC3023. Смотрите IFT под ток выхода контроллера, изоляцию 3,75–5 кВrms, dv/dt и необходимость RC-снаббера для индуктивной нагрузки.
