Как подобрать корпус для электронной платы или одноплатника?

Корпус выбирают по габаритам платы, разъёмам (вырезы под Ethernet, USB, питание), материалу (ABS, алюминий для отвода тепла и экранирования) и степени защиты IP для пыли и влаги. Для DIN-рейки берут модульные шкафные корпуса. Учитывают крепёж (стойки, винты M2.5/M3), вентиляцию и место под радиатор или вентилятор.

Как организовать охлаждение вычислителя или AI-модуля?

Для пассивного отвода тепла ставят радиатор на SoC через термопрокладку или термопасту, для нагруженных Jetson и edge-компьютеров добавляют вентилятор (обычно 5/12 В DC, разъём 2–4 pin с тахометром и ШИМ-управлением оборотов). Считают тепловой пакет (TDP) и площадь радиатора. В запылённой среде предпочитают безвентиляторное охлаждение с теплоотводом на корпус.

Как выбрать микрофон или динамик для устройства?

Цифровые MEMS-микрофоны (I2S/PDM) удобны для голосового ввода и массивов под обработку звука, аналоговые — для простых задач. Динамики подбирают по мощности (Вт), импедансу (4/8 Ом) и нужен ли усилитель класса D. Для голосовых интерфейсов берут микрофонные массивы с шумоподавлением; учитывайте акустическое оформление корпуса.

Какой крепёж и механику использовать для сборки прибора?

Стандартный крепёж — винты M2/M2.5/M3, латунные стойки, резьбовые втулки под запрессовку в пластик, нейлоновые стяжки для кабеля. Для подвижных частей и осей применяют подшипники, валы, муфты, ремни GT2 и алюминиевый профиль. Подбирайте длину винта под толщину стенки и материал стойки (металл против нейлона) под нагрузку.

Какие кнопки и устройства ввода поставляете?

Это тактовые кнопки и переключатели для плат, антивандальные металлические кнопки с IP-защитой для панелей, энкодеры, а также механические свитчи и кейкапы для клавиатур и пультов. Выбирают по току контактов, усилию нажатия, типу фиксации (с фиксацией/без) и способу монтажа (THT, панельный). Уточняйте подсветку и цвет индикации.

Подбираете корпус, охлаждение и крепёж комплектом юрлицу?

Да, собираем механику под проект: корпус под плату, радиатор и вентилятор под тепловой пакет, крепёж и профиль — отгружаем юрлицам по безналу с КП и счётом. Ходовые позиции в наличии, по остальным называем срок поставки. Доставка по России с документами.

Можно ли использовать обычные Cherry MX-совместимые свитчи и кейкапы в производственном пульте управления?

Да, если условия эксплуатации соответствуют их характеристикам: типичный диапазон температур 0..+50 °C и отсутствие агрессивной среды. Для закрытых операторских панелей в чистом цехе это допустимо. В среде с пылью, маслом или вибрацией лучше использовать компоненты с указанной степенью IP и документально подтверждённым ресурсом.

Как подобрать кнопку аварийного останова для роботизированной ячейки?

Кнопка E-stop должна соответствовать IEC 60947-5-5 (принудительное размыкание), иметь фиксацию в нажатом положении с деблокировкой поворотом или ключом, цвет — красный грибок на жёлтом фоне по ISO 13850. Выбирайте исполнение с нужным монтажным диаметром (чаще 40 мм), подходящим напряжением цепи управления и степенью защиты не ниже IP65 для типовых промышленных условий.

Какой материал кейкапов выбрать для пульта, который регулярно протирают IPA или моющими средствами?

Для промышленной панели предпочтительны PBT, POM или силикон: они лучше ABS держат изопропанол, УФ и истирание. Маркировка — лазерная гравировка с заливкой, double-shot или сублимация. IP65/IP67 задаёт не кейкап, а конструкция уплотнения кнопки/панели.

Какие параметры указать при заказе панельных кнопок 22 мм для шкафа управления?

Укажите монтаж Ø22,3 мм, тип привода: плоский/грибок/с фиксацией/подсветкой, контакты NO/NC и схему 1NO+1NC и т.п. Важны IEC 60947-5-1, ток/напряжение коммутации, например 24 VDC или 230 VAC, материал контактов Ag/Au, IP65/IP67 и ресурс нажатий.

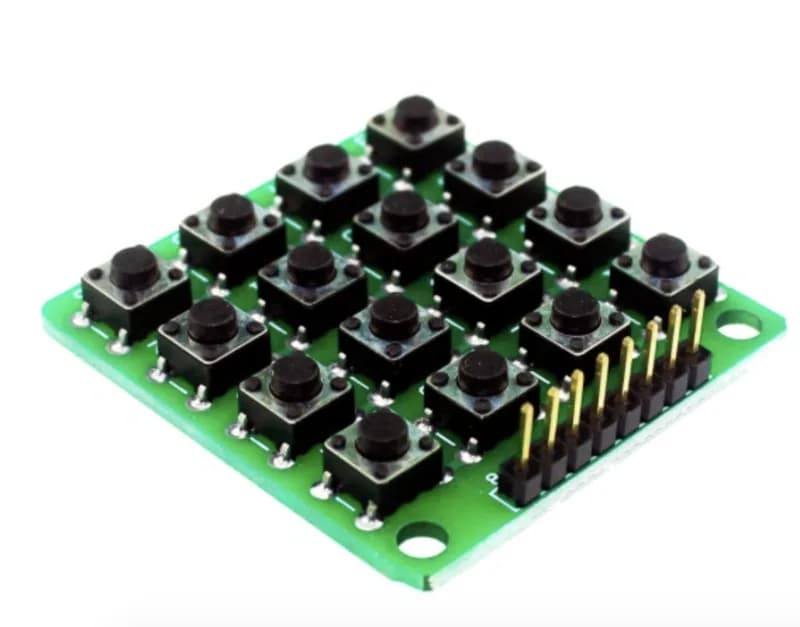

Как правильно подключать матричную клавиатуру к контроллеру или ПЛК?

Для 4x4/5x4 матриц используют сканирование строк/столбцов через GPIO, I2C/SPI-экспандер или модуль RS-485 при удалённом пульте. Задайте подавление дребезга 5–20 мс, диоды против ghosting при многоклавишном вводе, подтяжки, экранирование кабеля и ESD-защиту входов.

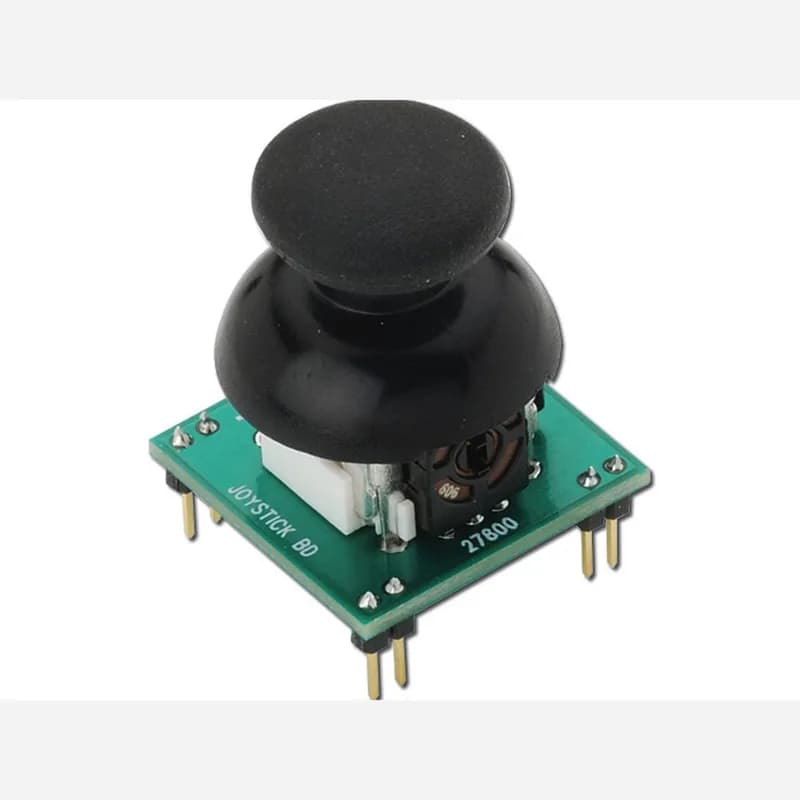

Кейкапы, кнопки и устройства ввода

Загружаем для вас...

Как выбрать кейкапы, кнопки и элементы ввода для промышленных систем

Кнопки и элементы ввода — точка физического контакта оператора с системой управления. Ошибка в выборе здесь означает отказ в производственных условиях или ложные срабатывания, влекущие простой оборудования.

Развернуть текст

Механические параметры и крепёж

Первый вопрос — монтажный диаметр или форм-фактор. Промышленные кнопки-моноблоки чаще всего рассчитаны на отверстие 22 мм или 30 мм по стандарту IEC 60947-5-1; для встраиваемой электроники применяются тактовые кнопки с шагом выводов 2.54 мм и ходом 0.1–0.4 мм. Кейкапы (колпачки) выбираются под конкретный тип свитча: Cherry MX и совместимые (крестообразная посадка), Alps SKQG, низкопрофильные PG1350. Убедитесь, что профиль кейкапа не конфликтует с соседними элементами на панели при плотном монтаже.

Степень защиты и условия эксплуатации

Для роботизированных ячеек, производственных пультов и уличных терминалов критична степень защиты по IP. IP54 закрывает большинство цеховых задач — защита от пыли и брызг. Если оборудование работает под прямыми струями воды или в условиях высокой влажности, нужен IP65 и выше. Отдельный параметр — диапазон рабочих температур: промышленный диапазон от -40 до +85 °C существенно отличается от бытового 0..+50 °C. Для взрывоопасных зон требуется соответствие стандартам ATEX или IECEx — уточняйте у поставщика документацию.

Тип переключателя и электрические характеристики

Тактовые кнопки для плат MCU (STM32, ESP32, Arduino-совместимые) рассчитаны на логические уровни 3.3–5 В и токи единицы миллиампер. Силовые кнопки-грибки серий аварийного останова проектируются под нагрузку 230 В AC / 10 А и должны иметь принудительный размыкающий контакт по IEC 60947-5-5. Для систем, где важна обратная связь оператору, обращайте внимание на усилие срабатывания (gramforce у тактов — от 30 до 80 гс), тактильный отклик (линейный, тактильный, кликающий) и ресурс — от 50 000 циклов для бюджетных тактов до 10 млн и более у качественных механических свитчей.

Маркировка и совместимость с корпусом

Если кейкапы или кнопки монтируются на готовый корпус, сначала сверьте чертёж или даташит корпуса: вырез под кнопку, толщину панели и минимальный зазор между элементами. Кейкапы с легендой (буквы, иконки, цветовая кодировка) упрощают обучение персонала. Для систем с ЧПУ-фрезеровкой или 3D-печатными корпусами допускаются нестандартные форм-факторы, но тогда убедитесь, что свитч доступен в повторных закупках — замена линейки через год обнуляет совместимость.
